上百款充电宝拆解,这些英集芯主控芯片用的最多

时间:2025年11月02日 00:13

前言

英集芯是国内消费电源与数模混合 SoC 领域的头部厂商之一,长期深耕电源管理、快充协议与电池管理等赛道,其产品已覆盖移动电源、快充适配器、无线充、TWS 充电盒等众多消费电子场景,在快充接口与数模混合集成方面具备明显的体系化优势。

充电头网目前已拆解过三千多款产品,其中光充电宝品类就有接近数百款,我们也想看看在这些产品中,哪款英集芯充电宝主控最受欢迎,这些芯片都有什么优势,通过将数据平面展示,可以更直观的展示出哪款芯片更加适配产品。

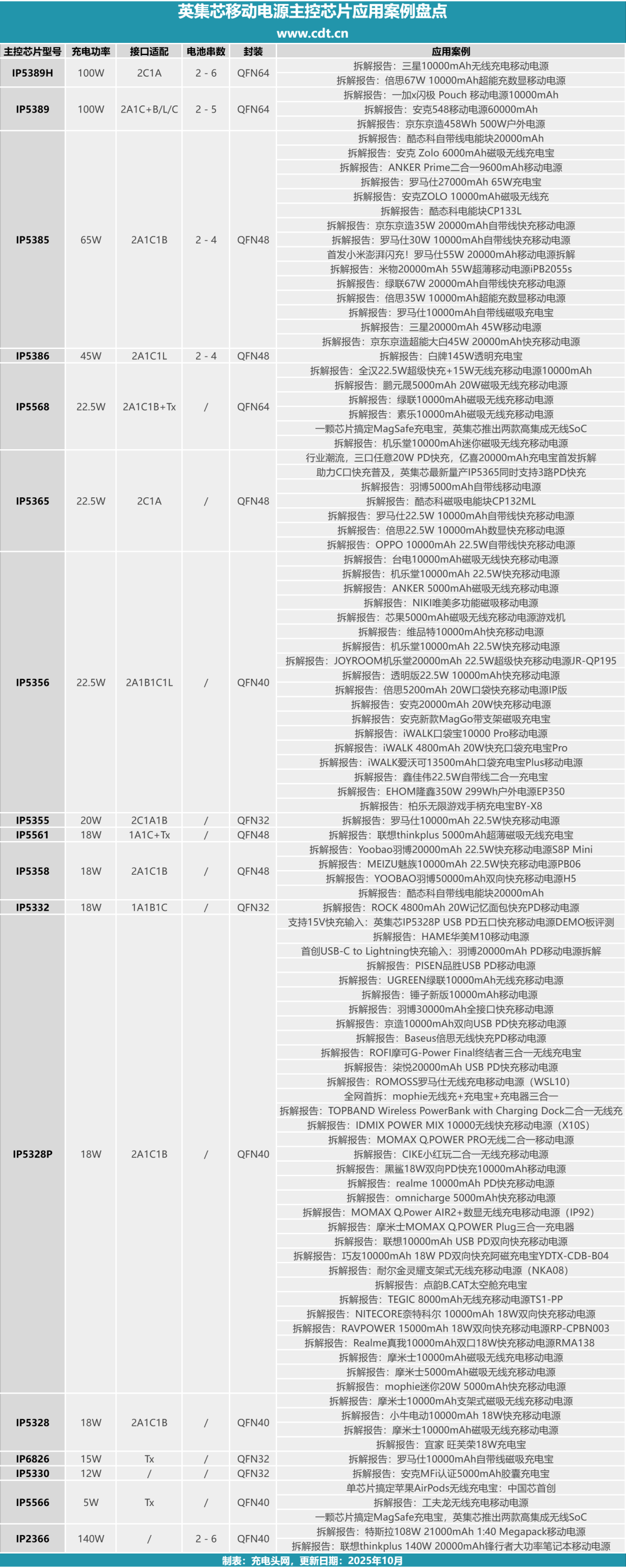

英集芯移动电源主控芯片应用案例盘点

从多年的拆解报告中进行分析,可以看出英集芯的移动电源主控覆盖从 5–140W 的全功率段:入门与普及型以 18/20/22.5W 的 IP5328/5328P、IP5356/5358、IP5365 为主,中高端扩展到 45/65/100/140W 的 IP5386、IP5385、IP5389/5389H、IP2366,并同时还有集成磁吸充电的IP5566/IP5568、IP6826多个型号。

其中,接口形态以 2A1C、2C1A、1A1C+Tx 等多口组合为主,电芯串数集中在 2–5/2–6S,兼顾轻薄与大容量机型;封装主要为 QFN32/40/48/64。同时从装机数量来看,IP5328/5328P 与 IP5385属“装机量”最高的常青款,100W 级的 IP5389/5389H 与 140W 的 IP2366正在向高功率、多口快充渗透。

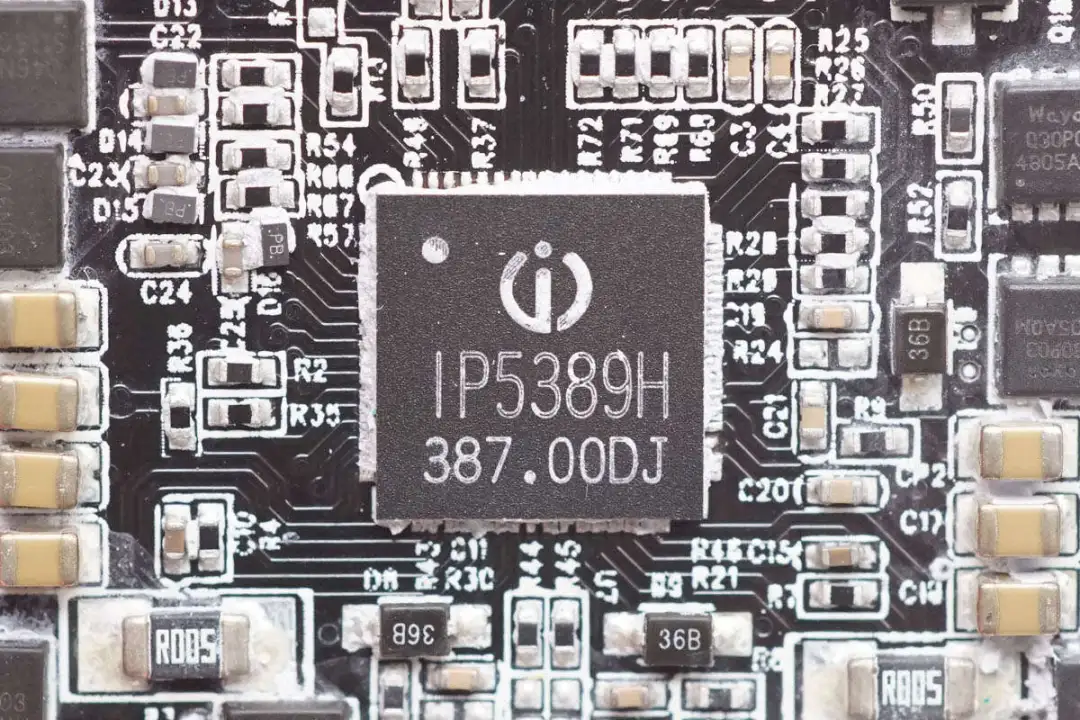

英集芯IP5389H

英集芯IP5389H,这颗芯片内部集成同步升降压控制器,支持多种快充协议,支持2-6节电池应用,最大输出功率达100W。芯片支持两个USB-C接口输入输出,支持一个USB-C接口或者USB-A口输出,任一接口均支持快充。

IP5389H支持丰富的快充协议,支持包括UFCS融合快充在内的多种快充协议,支持协议定制。芯片内部集成双向同步升降压控制器,集成电荷泵驱动外置NMOS,芯片支持自适应充电电流调节,支持磷酸铁锂,三元和高压锂电池应用。

应用案例:

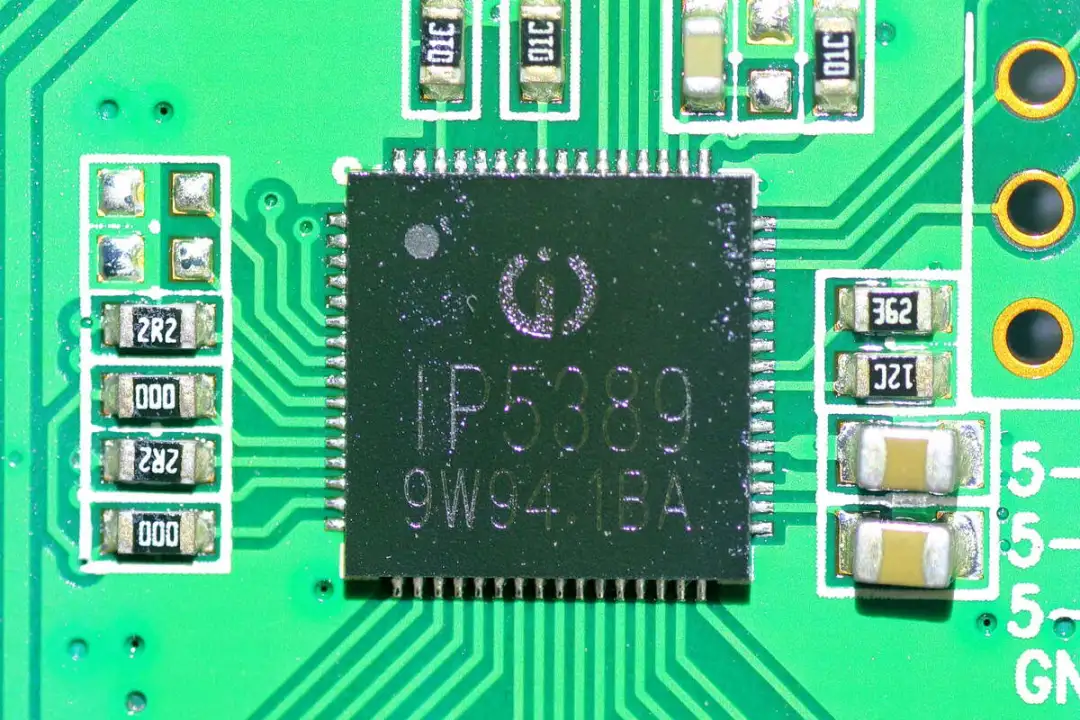

英集芯IP5389

IP5389这颗芯片将同步升降压控制器与协议功能集成,可实现完整功能,并支持188数码管电量显示功能,支持2-5串电池应用,可取代传统升降压方案中协议芯片,单片机和升降压控制器多颗芯片组合的方案,大大缩短产品开发周期,降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入,全部接口支持快充。快充协议支持华为FCP、SCP,支持三星AFC,支持OPPO的VOOC,支持PD3.0快充协议,支持PPS,输出最高功率20V5A 100W,可实现全接口丰富的快充支持。

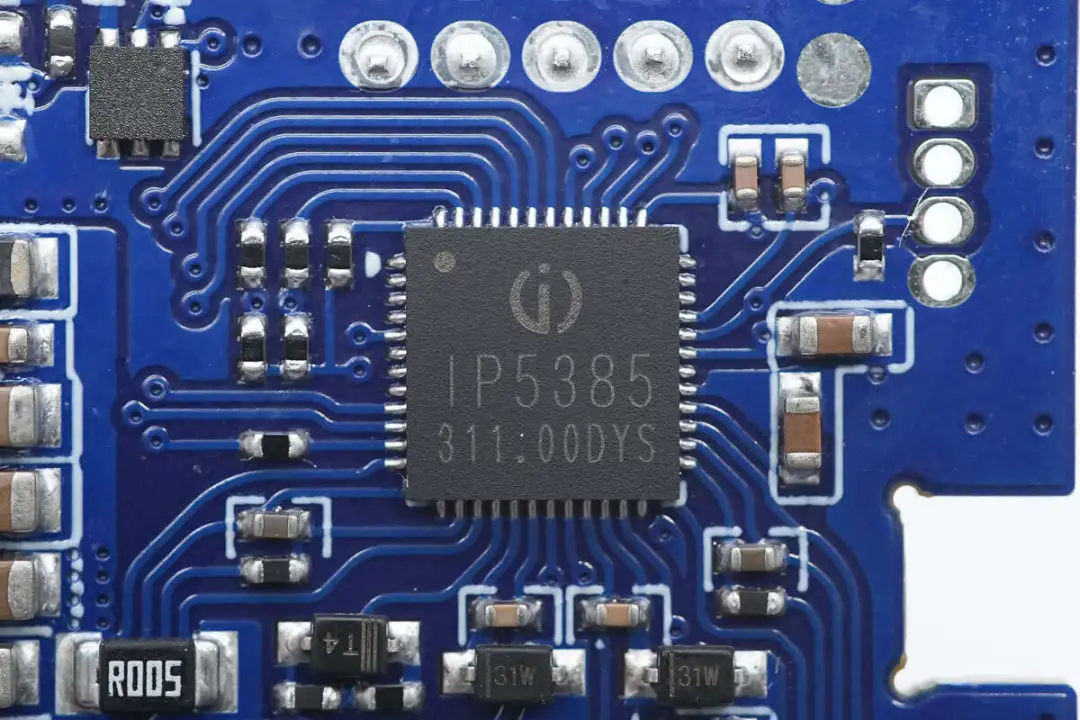

英集芯IP5385

英集芯科技IP5385是首款集成UFCS融合快充协议的快充移动电源SOC芯片,集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议,兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。

IP5385 可同时支持 USB-A x2, USB-C 三个 USB 口和一个 Lightning 口,单独使用任何一个口都可以支持快充,同时使用两个及以上输出口时,只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能,在应用时仅需极少的外围器件,只需一个电感实现双向升降压功能,有效减小整体方案的尺寸,降低 BOM 成本。

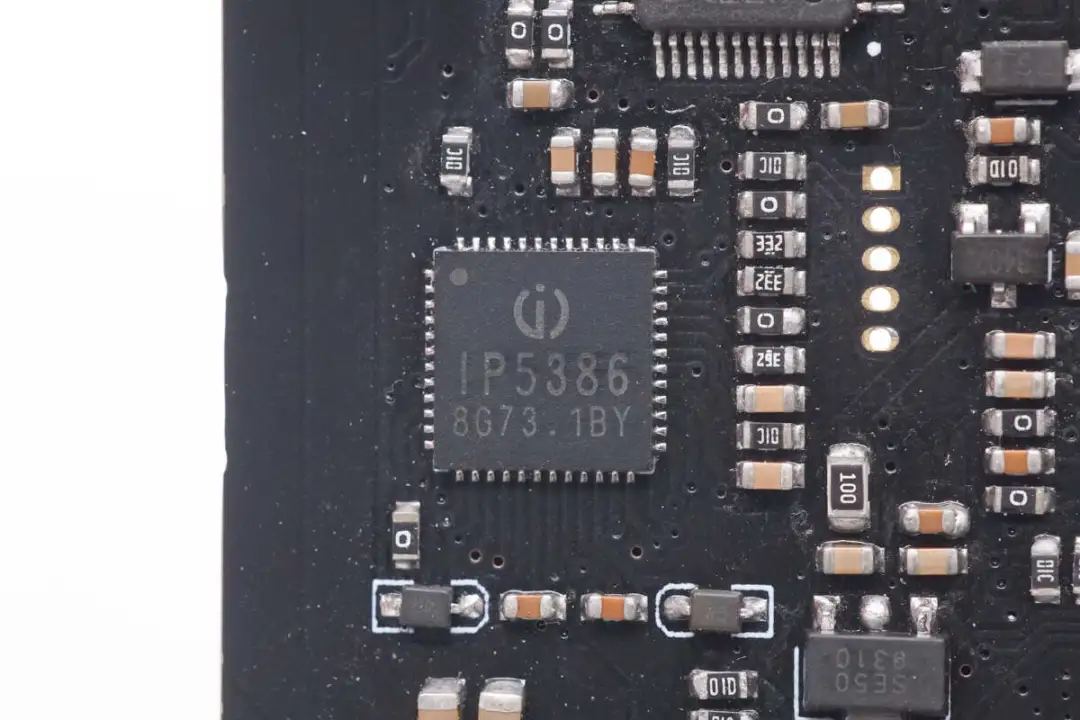

英集芯IP5386

英集芯IP5386是一款集成QC2.0/QC3.0/QC3+输出快充协议、AFC/FCP/SCP输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议,兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。

IP5386 可同时支持 USB-A x2,USB-C,Lightning接口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持 5V 输入输出。得益于 IP5386 的高集成度与丰富功能,在应用时仅需极少的外围器件,只需一个电感实现双向升降压功能,有效减小整体方案的尺寸,降低 BOM 成本。

应用案例:

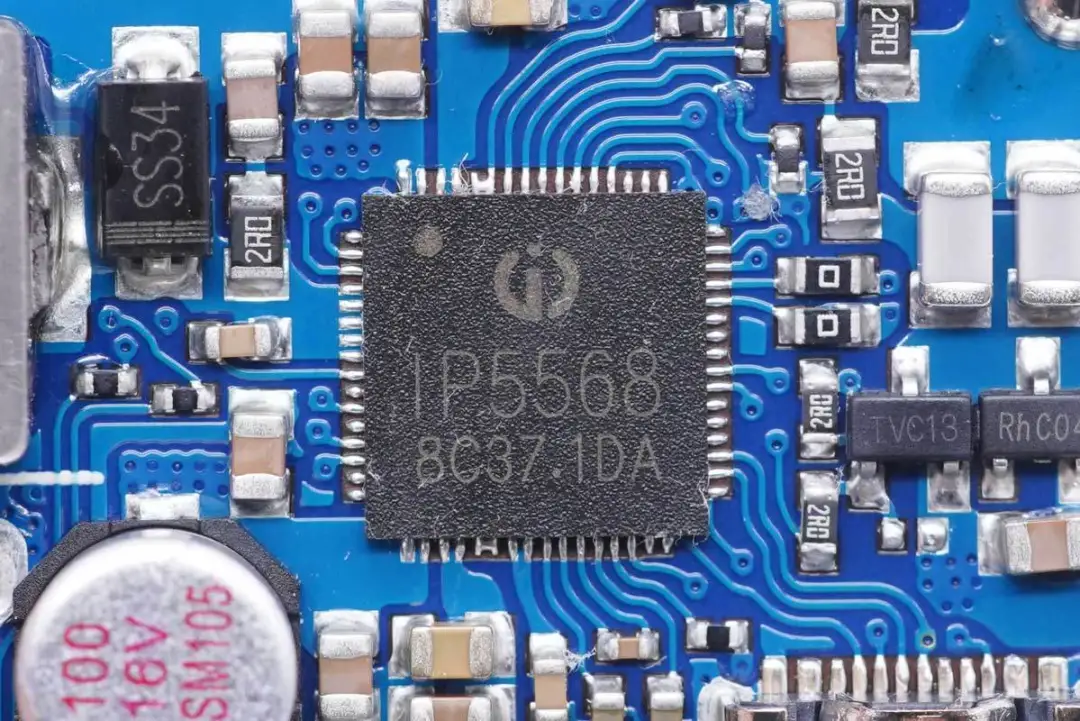

英集芯IP5568

英集芯IP5568是一款集成无线充TX/RX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+ 1.1&2.0输出快充协议、USB-C/PD2.0/PD3.0输入输出协议、USB-C PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。

IP5568可同时支持USB-A x 2,USB-B,USB-C四个USB口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持5V输出。IP5568支持无线充和USB口同时使用时,USB口还支持输入输出快充功能。

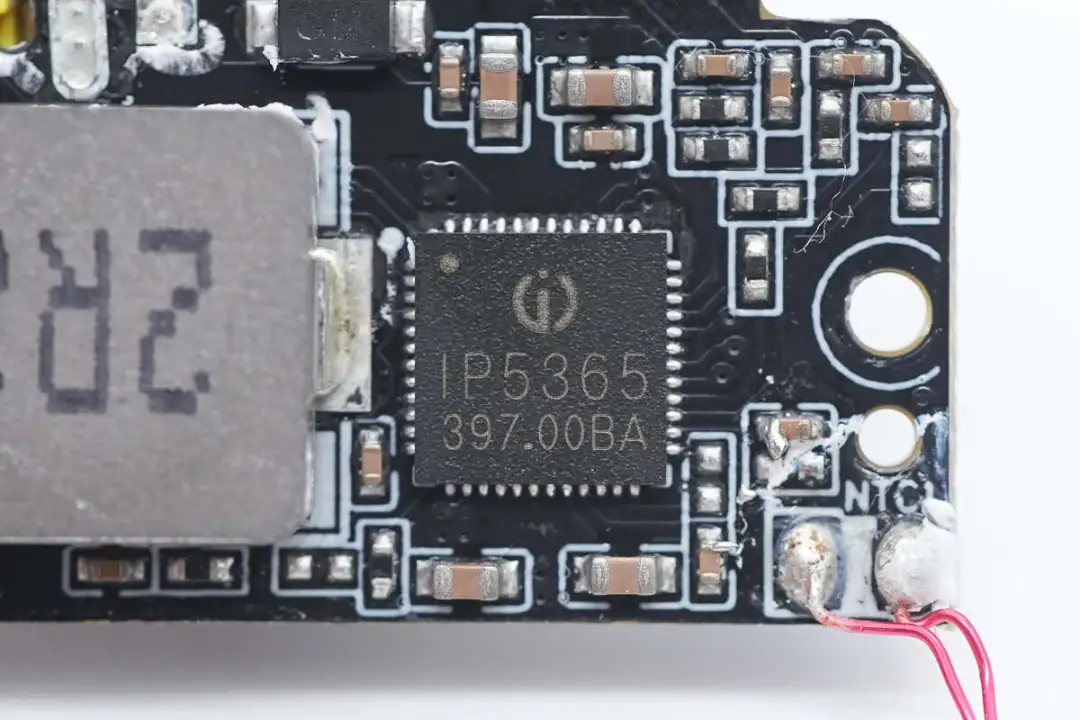

英集芯IP5365

英集芯IP5365芯片具备两个USB-C接口输入和输出,一个USB-C接口或USB-A口输出,一个USB-A口输入,共计支持三路USB-C接口,且任一接口均支持快充。芯片支持PD3.0快充,PPS快充和UFCS融合快充,支持AFC、FCP、SCP、QC2.0/3.0快充协议,并集成Lightning输入通信。

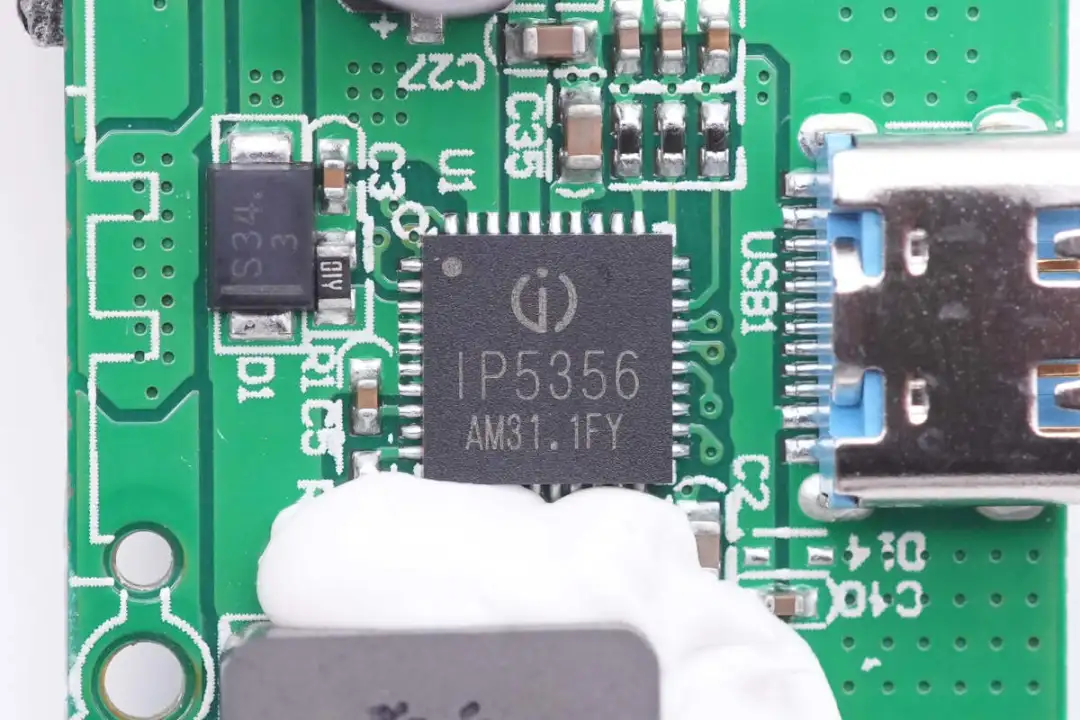

英集芯IP5356

英集芯IP5356移动电源SoC是一款集成多种主流快充输入/输出协议,以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片,可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力,支持USB-A口×2、MicroUSB口、USB-C口4个接口控制,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,智能降为5V。IP5356 内置所有功率MOS和路径管理MOS,在应用时仅需一个电感实现降压与升压功能,外围器件极少,有效减小整体方案的尺寸,降低BOM成本。

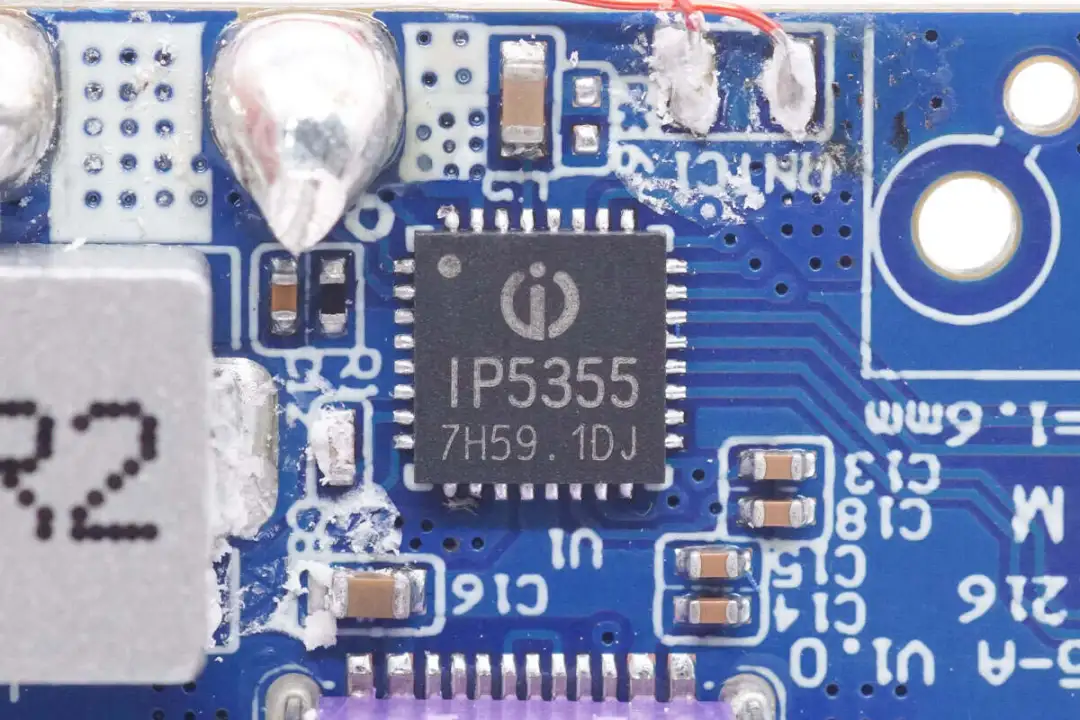

英集芯IP5355

英集芯IP5355这款芯片支持两个USB-C接口输入输出,一个USB-A接口输出以及Micro USB接口输入充电。芯片集成QC2.0/3.0快充输出,集成华为FCP和高压SCP快充协议,集成三星AFC快充,兼容BC1.2/苹果和三星手机充电。

英集芯IP5355内部集成功率开关管和VBUS路径开关管,锂电池充放电管理,电池电量指示等功能,支持18W快充输入,充电电流达5A,输出支持20W功率。芯片支持四颗LED电量显示,能够自动检测手机插拔,支持快充状态指示和照明灯驱动。

应用案例:

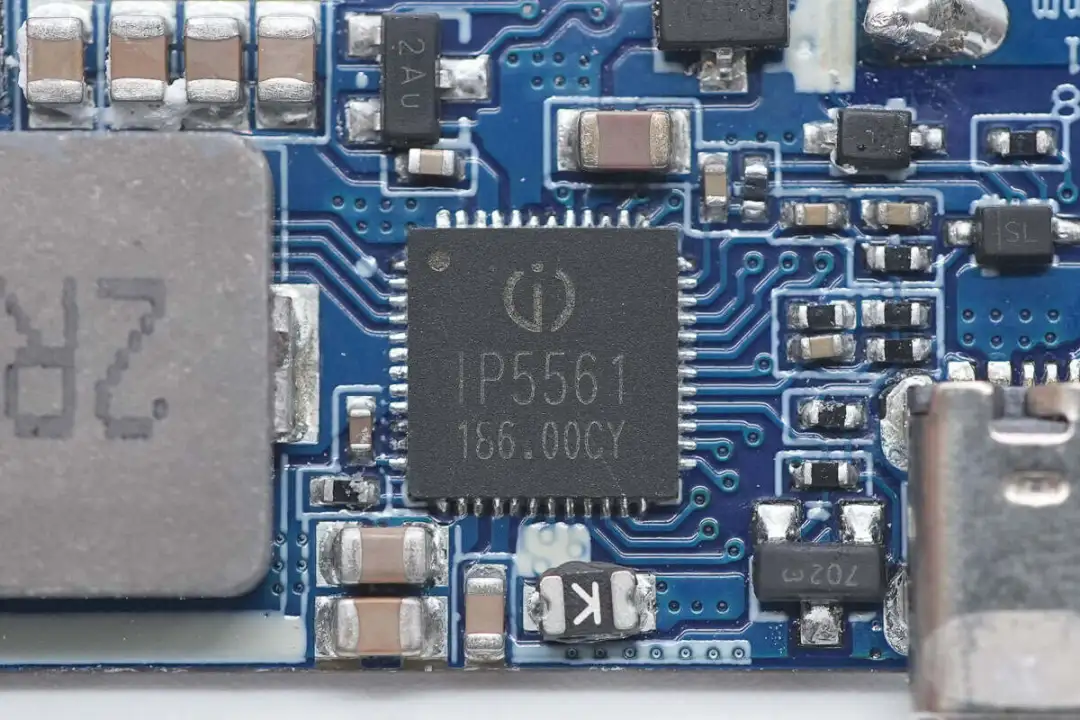

英集芯IP5561

英集芯IP5561是一款符合WPC QI标准,集成无线充TX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、PD2.0/3.0输入输出协议、PD3.0/PPS输出协议、兼容BC1.2/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。

应用案例:

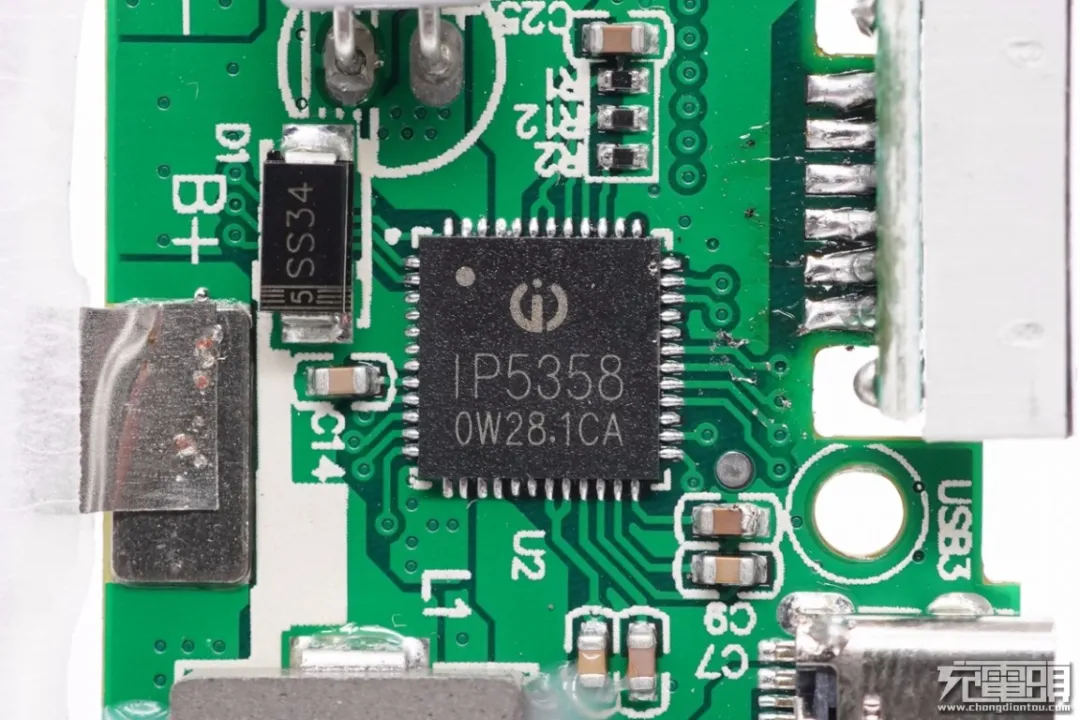

英集芯IP5358

英集芯IP5358是一款集成QC2.0/QC3.0/SCP/VOOC输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB PD2.0/3.0输入输出协议、USB PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机。

此外,英集芯IP5358内置同步升降压转换器、锂电池充电管理、电池电量指示等多种功能,并支持一个USB-C、两个USB-A以及一个Micro USB共四个接口的控制,单独使用任何一个接口都可以支持快充,可提供最大22.5W的输出功率。

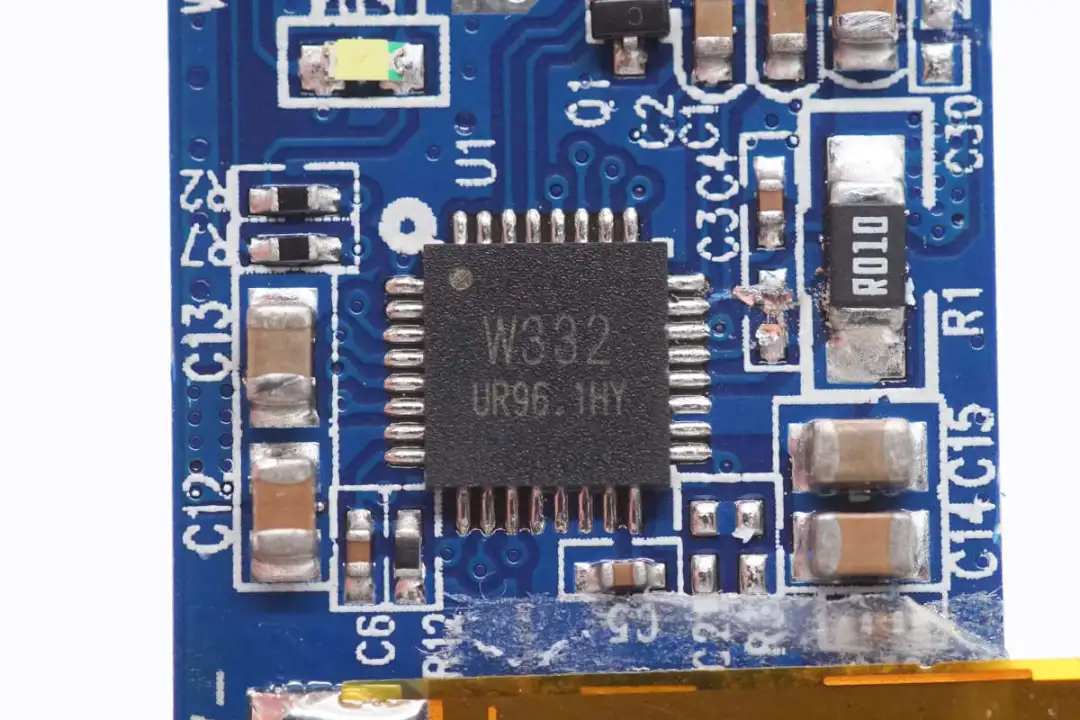

英集芯IP5332

英集芯IP5332多合一SOC芯片,这款芯片可同时支持多个USB口,并且均支持多种快充协议,集成双向PD功能,且支持多种电压电池,涵盖市面上所有锂电池,最大充电电流5A,最大支持18W输出,同时内置电量计功能,内置功率管,外围元件数量少,最大简化设计节省成本,芯片支持锂电池NTC温度检测,确保使用安全。

应用案例:

英集芯IP5328P

移动电源主控英集芯IP5328,这是一款集成QC2.0/3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTKPE+ 1.1&2.0输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。

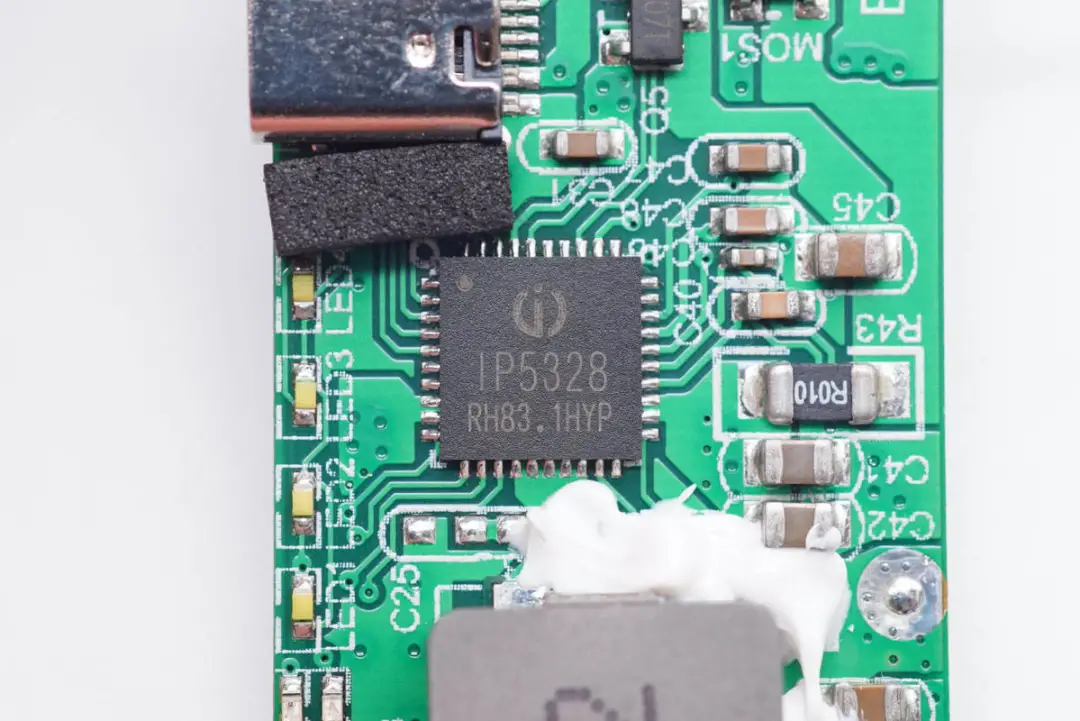

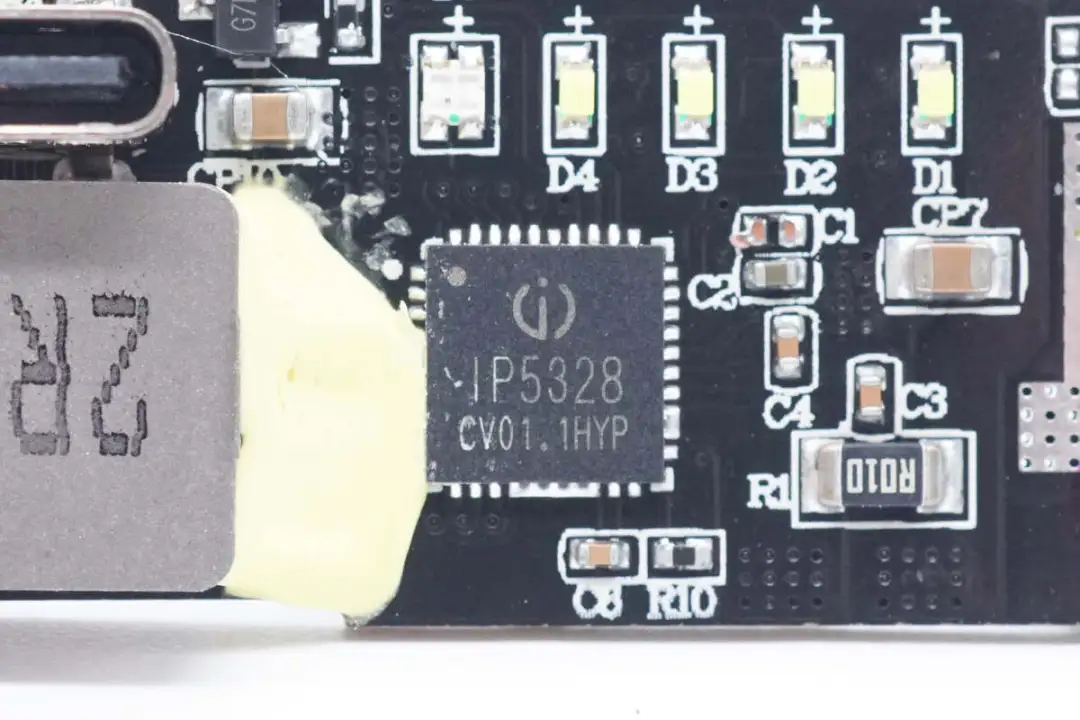

英集芯IP5328

英集芯IP5328是一款集成QC2.0/3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTKPE+ 1.1&2.0输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。

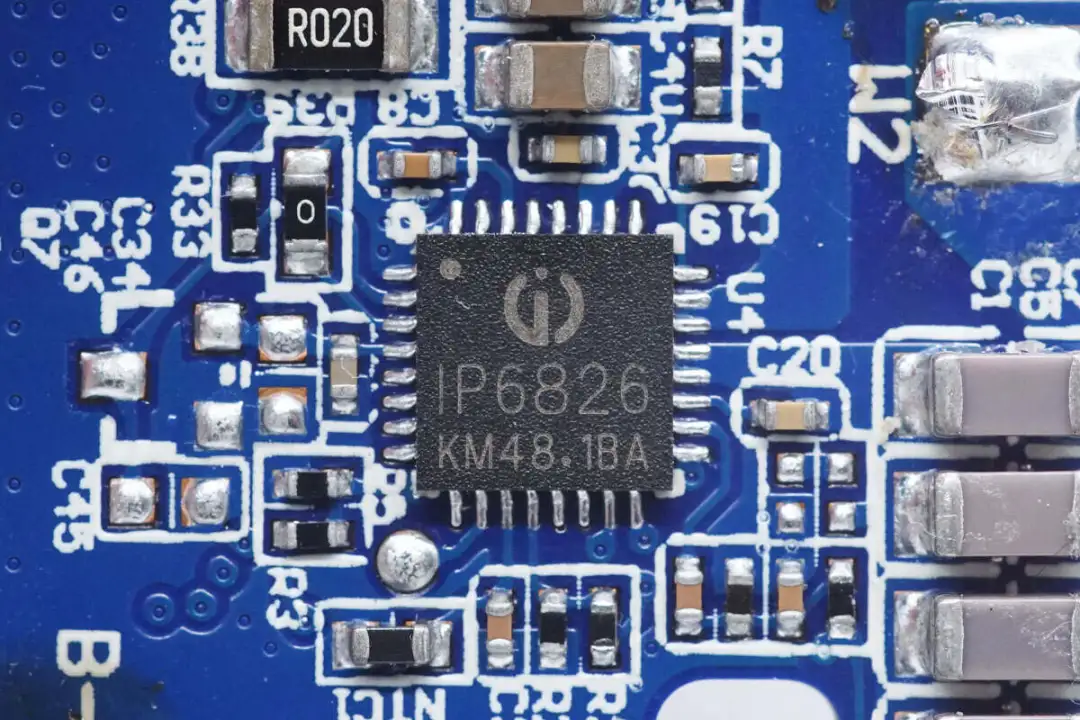

英集芯IP6826

英集芯IP6826,芯片内部集成全桥驱动电路和全桥功率MOS,集成电压和电流两路解调模块,支持15W无线充电应用,并且支持双线圈和三线圈应用,并兼容NPO和CBB谐振电容,单颗芯片即可实现完整的无线充电设计,支持USB PD等快充取电。

英集芯IP6826采用QFN5*5-32封装,适用于无线充电应用,例如无线充电背夹,无线充电器以及无线车充应用。

应用案例:

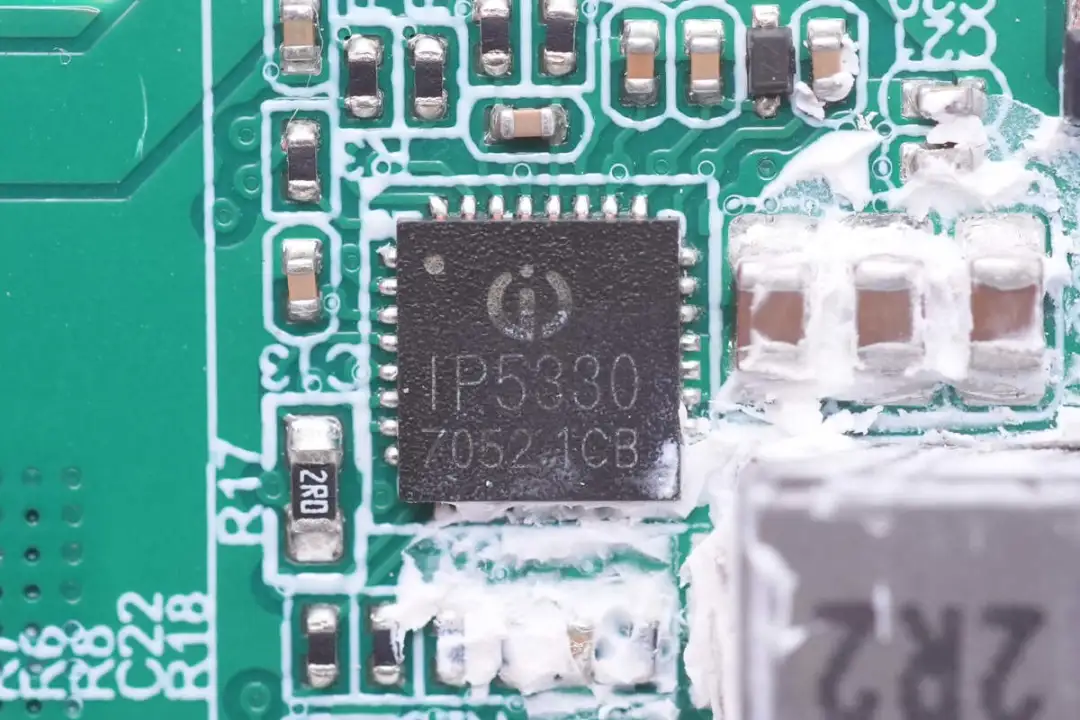

英集芯IP5330

英集芯IP5330移动电源SOC是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。IP5330支持3A的输出电流和3A充电电流,支持使用4.2V,4.3V,4.35V和4.4V电池,内置功率MOS,并具备多重保护功能。

应用案例:

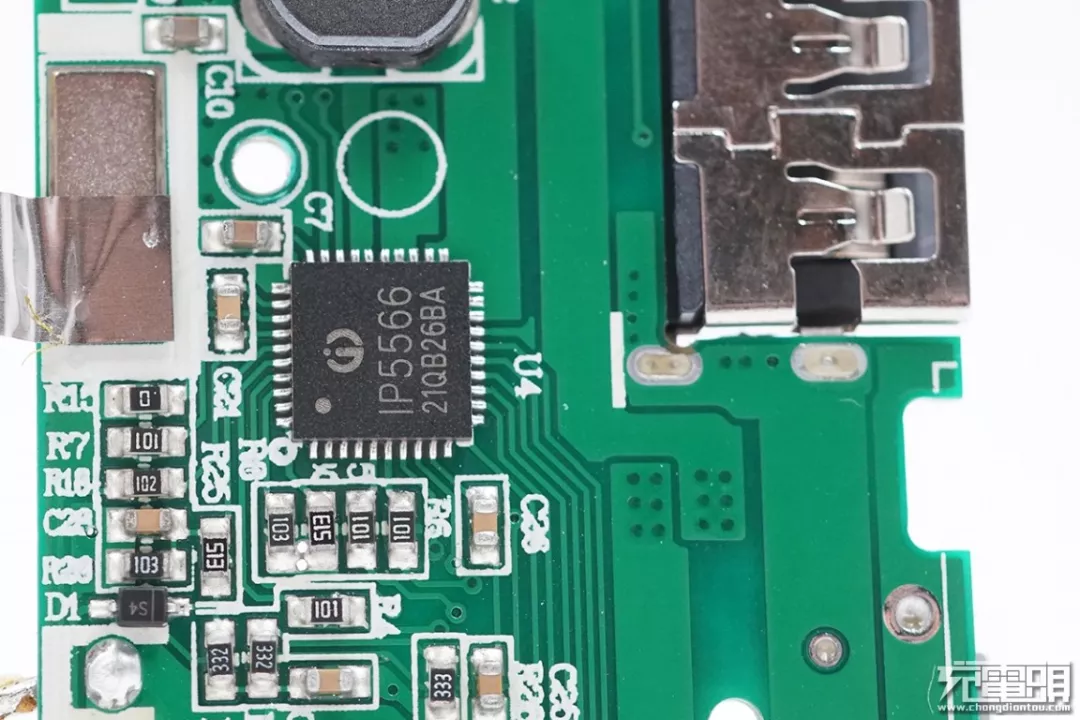

英集芯IP5566

英集芯IP5566是无线充电和移动电源一体化IC,集成3A充电和3.1A放电,5W无线充发射。无线充发射端的所有元件均集成在一颗IC内部,降低成本节省空间。

应用案例:

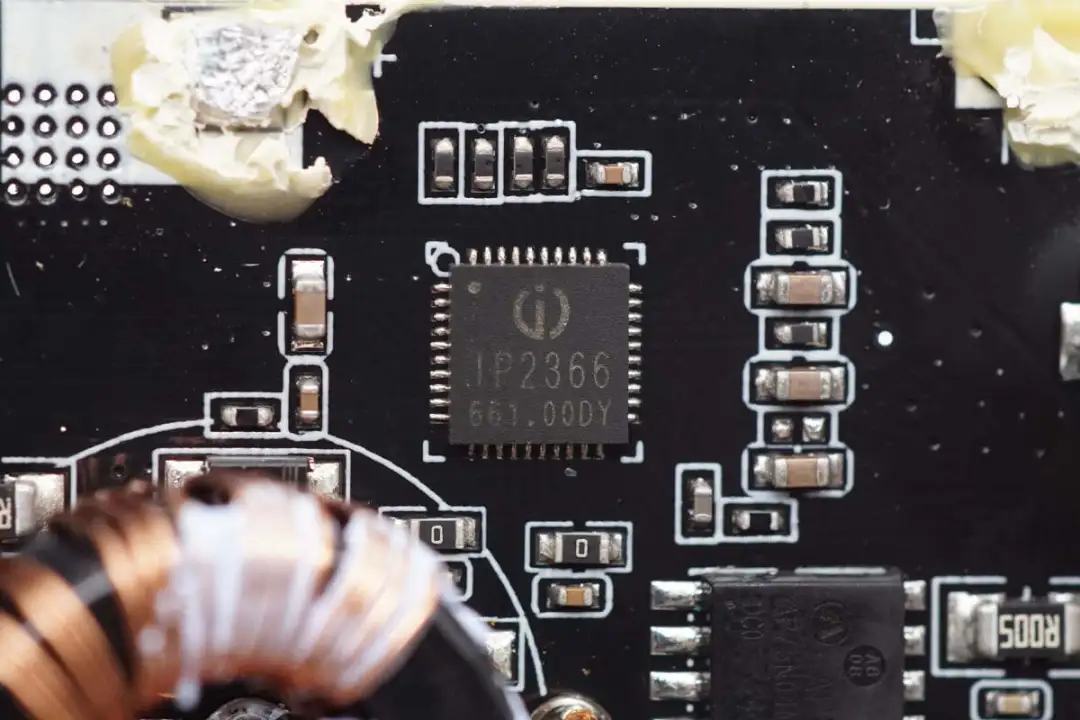

英集芯IP2366

英集芯IP2366是一款集成PD3.1等多种快充协议和双向同步升降压转换器的锂电池充放电管理芯片,充放电功率高达140W。芯片具有高集成度与丰富功能,只需一个电感实现同步升降压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

IP2366 支持2/3/4/5/6节串联电芯,可通过外接电阻设置选择电池串联节数和电池类型;充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路,可以根据识别到的充电器功率,智能调节充电电流。

应用案例:

充电头网总结

经过对上百款充电宝的系统拆解分析,可以清晰地看到英集芯主控芯片在不同功率段、不同产品定位中的广泛应用。从18W入门款到140W高功率移动电源,英集芯几乎覆盖了市场主流的产品形态,其高集成度、高兼容性与体系化的协议支持能力,让众多品牌在设计阶段便能快速实现多口、多协议的快充方案,有效提升产品性能与开发效率。

通过对这些真实量产产品的拆解统计,能直观反映英集芯各型号芯片的市场装机占比,为业内工程师提供重要的设计参考。通过将大量分散的产品案例数据化、可视化,帮助各位了解哪些主控型号在不同功率段、不同应用场景中表现最优,从而在方案选型时有据可依。
