引言
在光伏系统中，逆变器作为电能转换的核心设备，其保护功能对于系统安全与运行效率具有重要作用。一旦保护功能缺失或失效，轻则导致发电量下降，影响收益，重则引发火灾、触电等安全事故，造成财产损失与人员风险。今天，小编就带领大家一起学习光伏逆变器的6大核心保护功能，为大家选择光伏设备提供实用参考。
01. 过流保护
避免电路“超载”的基础防线
过流保护是逆变器应对电流异常的核心机制，主要是指当逆变器内部电路或外部连接电路中的电流超过预设的安全阈值时，逆变器能够迅速检测到这一异常情况，并及时切断电路或限制电流输出，以防止过大电流产生的高热量对逆变器内部的功率器件（如开关管MOSFET）、线路以及外部的光伏组件、负载等设备造成的损坏。
昱能科技微型逆变器能够通过电流传感器（如霍尔传感器）实时监测交流输出侧和直流输入侧的电流；当监测到的电流值超过预设的安全阈值时，逆变器会启动过流保护，降低输出功率，先尝试将电流控制在安全范围内；如若不能将电流控制在安全范围内，逆变器还将执行后续操作，通过封锁PWM（脉冲宽度调制）驱动信号，使所有开关管关断，快速停止逆变输出，实现过流保护。
02. 过压/欠压保护
稳定电压的“平衡器”
过压/欠压保护是维持电压稳定的关键，其中，过压保护是针对电网侧电压或组件侧电压超过逆变器预设电压保护值的情况，逆变器通过停止功率输出或动态调参，防止电压过高而击穿逆变器内的电容、电阻等，甚至烧毁电网中的家电等设备；欠压保护则是针对电网侧或组件侧电压低于逆变器预设电压保护值的情况，逆变器通过降低功率输出或停机，从而避免逆变器、负载等设备在低电压工况下异常运行，减少设备损坏风险。
昱能科技微型逆变器能够通过电压传感器实时监测电网电压（如相电压或线电压）和组件侧电压，当监测到的电网电压值低于或高于国家标准（如中国标准：单相电压为220V，允许范围-15%～+10%）范围，或者组件侧电压值低于或高于逆变器的电压保护值，将开启过压/欠压保护功能。
01
过压保护
当电压高于上限时，即过压状态，逆变器立即与电网断开（这是电网硬性规定，防止电压进一步升高，危及电网和其他用户设备），当电压恢复后，逆变器会进入延时等待状态（一般时长为2-5分钟），确认电压稳定后再自动并网。
02
欠压保护
当电压低于下限时，即欠压状态，逆变器会先降功率运行，待电网电压恢复正常并稳定一段时间后，再重新正常运行。如果电压过低，逆变器将与电网断开，之后同样需要等待电网电压恢复正常并稳定一段时间后才会重新并网和运行。
03. 防孤岛保护
电网断电时的 “安全闸”

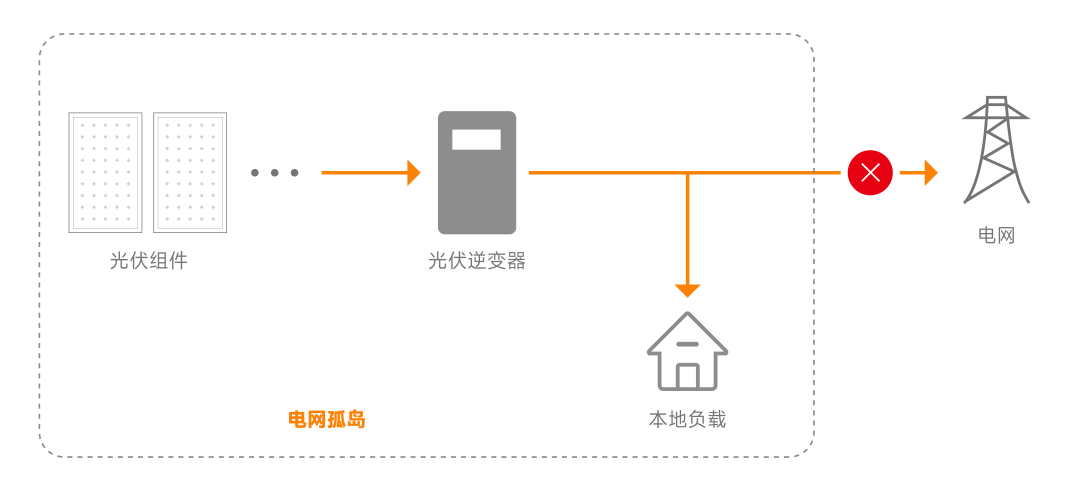

防孤岛保护是并网系统的必备保障。孤岛效应是指当电网的部分线路因故障或维修而停电时，停电线路由所连的并网发电装置继续供电，并连同周围负载构成一个自给供电的孤岛的现象。此种情况下，维修人员可能会误判线路无电，面临触电风险；而且“孤岛”系统内的电压、频率不够稳定，会损坏用电设备；同时，光伏系统输出电压与电网电压之间会产生相位差，当电网供电恢复时会产生浪涌电流，很可能会对光伏系统、负载设备等带来损坏或其他危害。
孤岛效应示意图昱能科技微型逆变器具备快速监测孤岛且立即断开与电网连接的能力，在实际应用中，通常采用主动检测与被动检测的方法。
01
主动检测

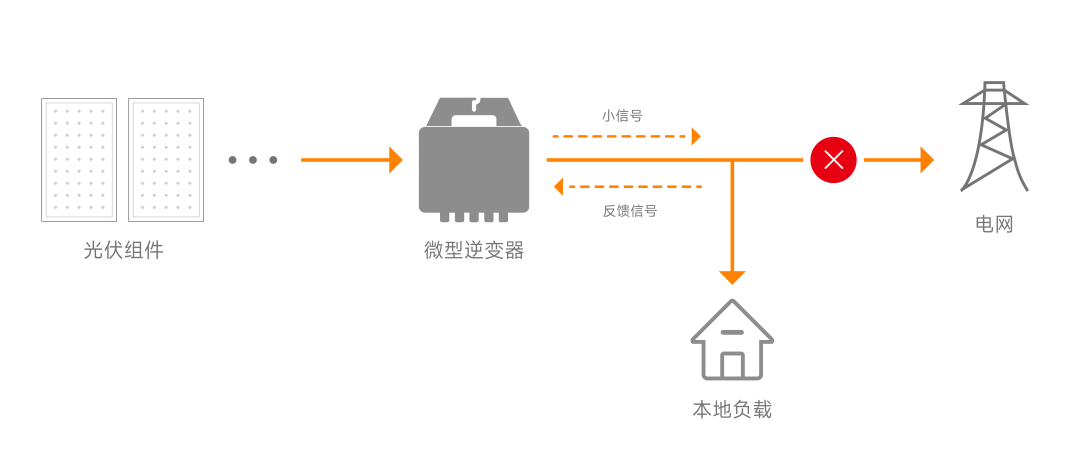

主动检测是指当电网断开或停电时，逆变器会主动向电网方向注入小信号，通过检测反馈信号来判断电网是否掉电；若检测到电网掉电后，逆变器会启动防孤岛保护功能，停止发电。
主动检测示意图02
被动检测

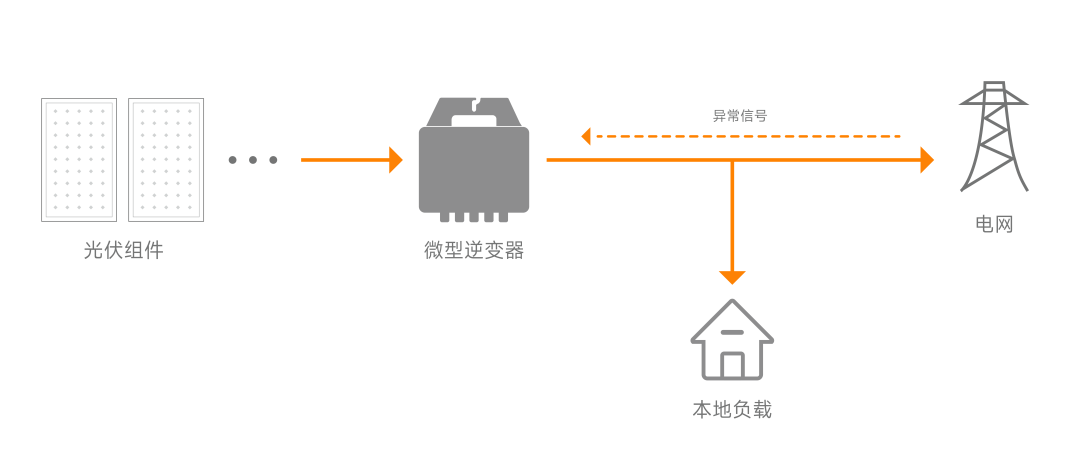

被动检测是指当电网由于负载设备启动功率大、耗电高或者光伏系统发电过多等原因，电网会产生例如过欠压、过欠频等异常信号，逆变器也可以通过检测信号，来判断电网是否异常，进而实现防孤岛保护。
被动检测示意图04. 接地保护
防触电的 “生命线”
接地保护是预防漏电、触电的核心，指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。如同所有电气设备一样，光伏系统的电气设备也需要进行接地保护，使用接地线缆将系统中的电气设备的某一部分经过光伏组件或支架等与大地相连，以减少潜在的电击和火灾等威胁，对于保护人身安全、减少雷击危害和系统损坏等具有重要作用。
MORE

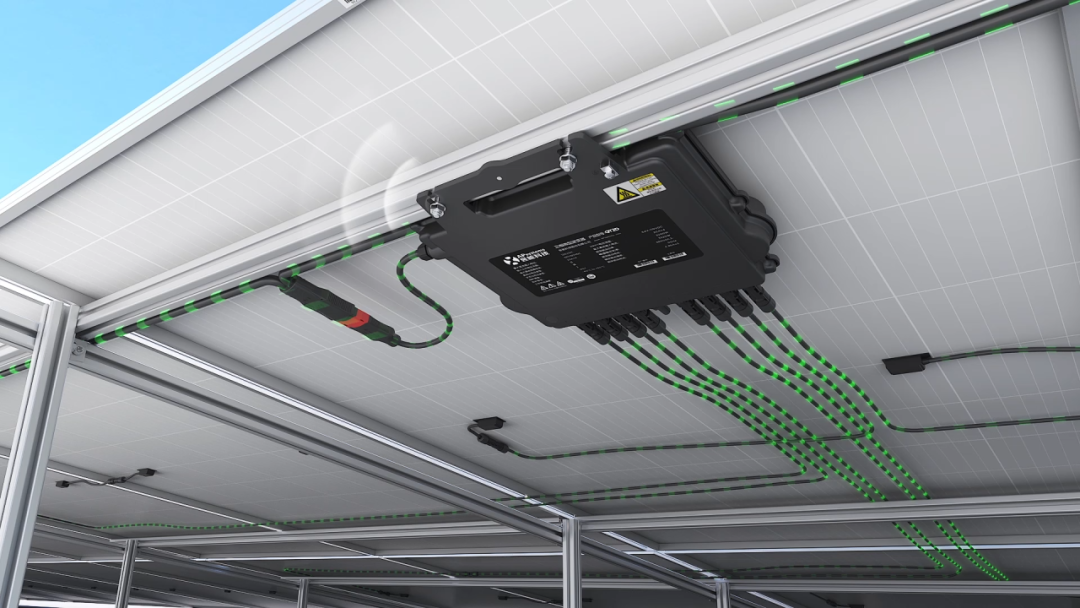

昱能科技微型逆变器具备多重接地措施，包括齿垫螺丝接地、外接线接地、地线接地等方式，可以根据不同地区的接地安装要求，进行灵活使用。其中，齿垫螺丝接地是指在对逆变器与支架进行可靠安装后，可将逆变器自带的刺破接地片朝向并压住支架，通过拧紧螺丝，使其刺破支架表面，实现与支架的紧密相连。外接线接地是指使用螺钉将接地线缆的一端固定在逆变器的接地支架上，并将接地线缆的另一端固定在组件边框或者光伏的支架上。地线接地是指在微型逆变器部分机型（单相逆变器、交流五线制三相逆变器）的交流线缆中加入地线，并将交流线缆中的地线与汇流箱的地排相连，以此实现接地保护。
05. 过温保护
应对高温环境的 “降温阀”
过温保护是防止器件过热、老化损坏的关键，通过在逆变器功率器件（如MOSFET）等位置安装温度传感器，实时监测温度。当温度超过安全上限时，逆变器会先启动散热装置、降额运行（减少输出功率）；若温度持续升高至极限阈值，则触发停机保护，待温度回落再重启。环境温度过高、散热不良、过载运行等情况，都可能会导致温度超标，而高温则会加速元器件老化，降低效率，甚至导致永久性损坏。
昱能科技微型逆变器在过温保护上针对性优化，采用多级降额曲线方式，通过安装在设备内部多个关键位置的热敏传感器来实时监测温度。当温度达到第一个阈值，逆变器会启动一级预警，输出功率与温度成反比曲线下降，在保障设备安全的同时，最大限度减少发电量损失。当温度继续升高时，逆变器会进行二级降载，立即停止工作，并报高温故障，待温度下降到安全范围后，设备会自动恢复运行。
06. 防逆流功能保护
并网系统的 “合规底线”
防逆流是分布式光伏并网的合规核心，指发电量超本地负载时，通过检测电网电流方向，调整逆变器输出功率或停止多余电能输出，确保光伏发出的电仅供负载使用，避免多余的电力流向电网。光伏系统发出的电具有波动性和不平衡性等特点，输入电网后会降低电能质量，并对电网的电压造成波动；而且部分地区从政策上不允许光伏电力接入电网、因并网手续不齐等原因无法并网、受变压器容量的限制不允许新增并网等。

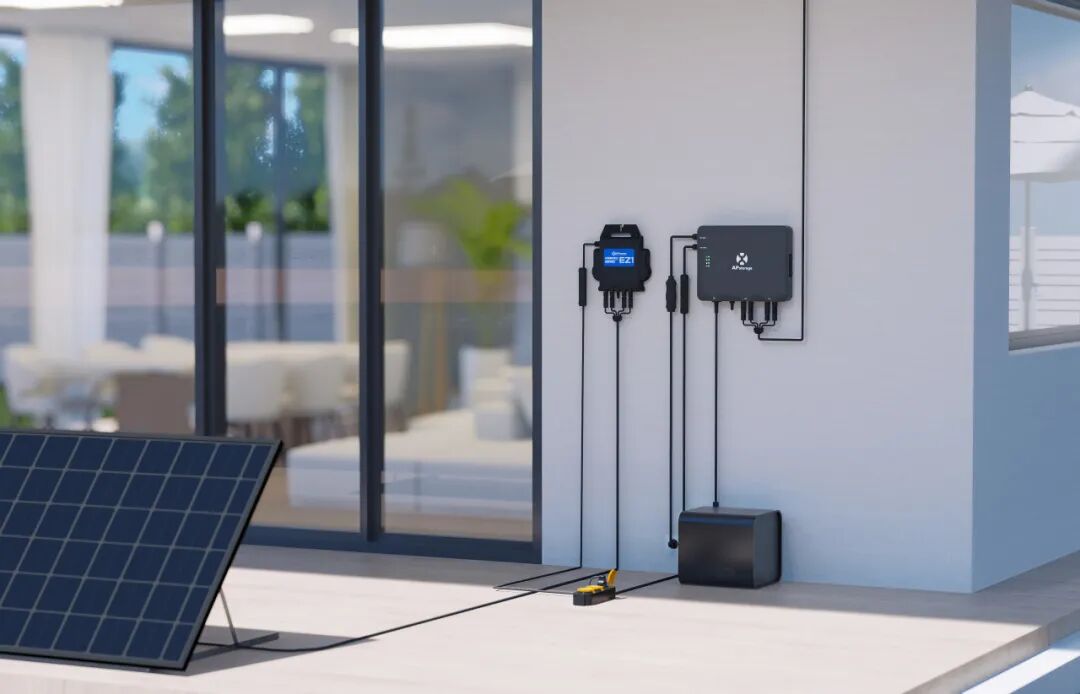

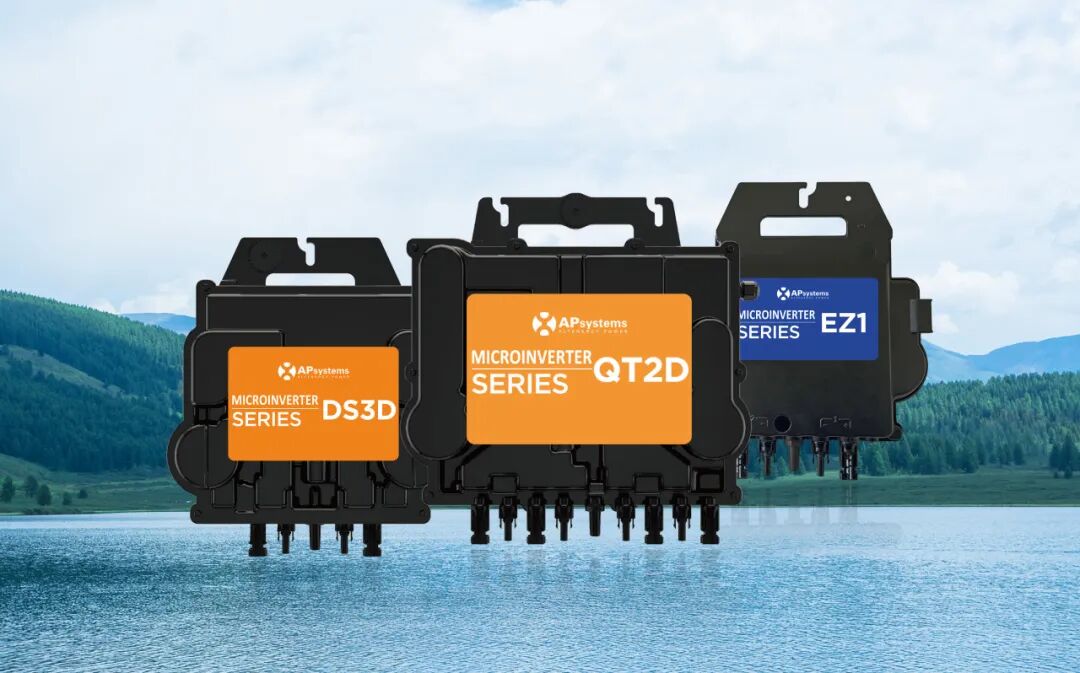

昱能科技具备全场景防逆流解决方案，能够将微型逆变器、能量通信器、电流互感器和电表等不同设备，搭配使用，满足阳台DIY、户用、工商业等场景的防逆流需求。其中，在阳台DIY场景中，我们提供了本地和远程两大解决方案，支持微型逆变器EZ1系列、微型混合储能逆变器EZHI、智能电表APmeter等多种设备搭配使用，实时监测电网和光伏系统的功率情况；当光伏系统发电功率超过负载需求时，自动调整系统运行参数，防止电能逆流到电网。
选择光伏逆变器时，安全永远是比效率更重要的长期投资。昱能科技微型逆变器以过流、过压/欠压、防孤岛、接地、过温、防逆流六大保护功能，构建起“精准检测、快速响应、智能适配”的全方位安全防线，既能应对极端环境与复杂电网，又能满足合规并网需求，为光伏系统25年稳定运行保驾护航。
